什么是摆轮游丝 摆轮游丝的介绍

作者:万表网内容来源:万表网时间:2012-06-01
[导读]什么是摆轮游丝 摆轮游丝的介绍 摆轮游丝 被视为机械表“心脏”的小型弹簧。游丝尾端附着于摆轮和摆轮夹板,游丝弹性可使摆轮进行规律摆动。游丝长度与摆轮转动惯量共同决定了每次摆动的持续时长。因此,许多手表都具备游丝长度调整和手表校准装置。摆轮游丝比人...

什么是摆轮游丝 摆轮游丝的介绍

摆轮游丝 被视为机械表“心脏”的小型弹簧。游丝尾端附着于摆轮和摆轮夹板,游丝弹性可使摆轮进行规律摆动。游丝长度与摆轮转动惯量共同决定了每次摆动的持续时长。因此,许多手表都具备游丝长度调整和手表校准装置。摆轮游丝比人类毛发更加细小。

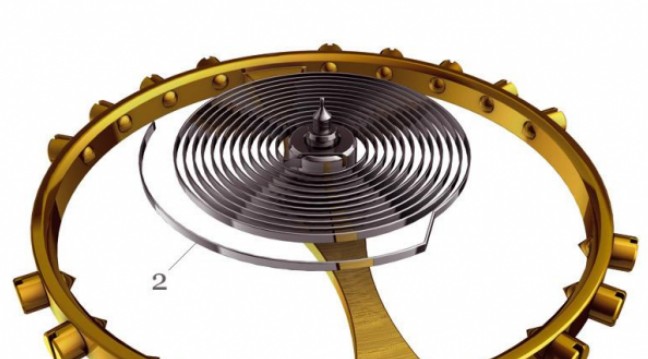

摆轮游丝

摆轮游丝

【Balance-spring 游丝】(又称摆轮游丝) 在手表结构中属调速系统,称之谓手表的心脏。它们之间的有机配合,在表机中来回旋转振荡,保持一定速度,确保了手表准确计时。游丝特别敏感娇嫩,是一种相当细的螺旋形弹簧,大约比人发细3~4倍,总重量约2mg,却可耐受600g的张力,韧性相当强。由於涉及深奥的材料科学、精密度极高,目前世界上较为知名、品质较好的游丝供应商只有瑞士的NIVAROX以及日本的精工。游丝的内端固定在摆轮的轴心,外端则固定在摆轮夹板上,当摆轮受到驱动时固定在摆轮内的游丝则会因为弹性而均匀地收缩及舒张,同时带动摆轮来回摆动。如前所述,摆轮受到驱动力量使游丝受力压缩、舒张,带动摆轮顺时针或逆时针旋转,这样的旋转周期会直接影响到腕表走时的准确度。理论上,完成旋转周期的时间愈短,也就是频率越高,准确度就越高。而决定摆轮的惯性力矩以及摆轮的振幅周期的正是游丝的活动长度,拉长游丝会使摆轮惯性力矩变大,摆动的角度也越大,摆频自然慢下来,反之缩短游丝则会使摆轮加速。

目前常用来表示摆动频率的方式大约有∶每小时的摆动次数,记为 次/小时(或vph);每秒钟摆轮游丝往返一个周期的频率,记为 Hz”;或是每秒钟的摆动次数,也就是日本表常用的 振动”。现代一般的腕表振频有∶18,000次/小时(2.5Hz,5振动)、19,800次/小时(2.75Hz,5.5振动)、21,600次/小时(3Hz,6振动)、28,800次/小时(4Hz,8振动)、36,000次/小时(5Hz,10振动),一般来说振频越高,就表示这只腕表越精准。【Balance-wheel 摆轮】(又称平衡摆轮) 摆轮受力驱动後,由内部螺旋状游丝控制作往返摆动,摆动的幅度大约在270°~320°之间。

游丝

摆轮的技术要求

1 摆轮必须平整,也就是摆轮轮缘四周要与摆轴垂直。

2 要圆,不得偏心,也就是不能成椭圆形。

3 要平衡,也就是摆轮四周重量要一致。

游丝的技术要求

游丝是以阿基米德螺旋线形状,盘旋而出。内端固定在内桩上,外端固定在外桩上,其技术要求是:

1 游丝要“圆”,指的是符合均匀的阿基米德螺旋线和最外半圈的圆弧形。

2“平”,包括游丝最内圈的内圆内平和游丝外圈的外圆外平,也就是整盘游丝包括内桩上平面侧面观看应在同一平面上。

3 框距一致,也就是每框之间的距离相等。

4 游丝安装在摆轮上,整盘游丝的平面应与摆轮平面平行,不得歪斜,游丝外桩与游丝平面垂直,与摆轴平行。

5 安装在机芯中,游丝应与摆夹板平行。如果游丝外端曲线不正确或外桩歪斜,会出现游丝倾斜,框距不一致等变形。还会出现整盘游丝成碗状或伞状。这可以调节外桩在外桩管内的高低来纠整。

以上摆轮游丝的技术要求,除了摆轮的平衡外,在拆装过程中用肉眼通过放大镜都能观察到。如果不符合上述要求必须进行修整或换配,否则表机就走不好,更谈不上精度了。

除此之外,摆轮游丝的技术要求还有很多。如:摆轮的动平衡、游丝的卷进角、游丝在快慢针内的荡框、摆轴的轴向径向间隙等技术要求,大家可以通过理论知识的学习作更深入的了解。
