机械表内部机芯结构是怎么样的?图片欣赏

作者:万表网内容来源:万表网时间:2013-06-27
[导读]手表是用来指示时间的精密仪器,其原理是利用一个周期恒定的、持续振动的振动系统做为标准。机械表内部结构大致由能源装置、轮系、指针机构、上条拨针机构、擒纵机构、振动系统6部分的零部件全装在主夹板上,然后用各种小夹板、压片、压簧分别加以支持和固定。小夹板和压片、压簧通过大小不一的螺钉与主夹板联接起来,最后安装上表盘、表针和表壳、表带,就成为一只完整的简单计时手表了。
手表是用来指示时间的精密仪器,其原理是利用一个周期恒定的、持续振动的振动系统做为标准。机械表内部结构大致由能源装置、轮系、指针机构、上条拨针机构、擒纵机构、振动系统6部分的零部件全装在主夹板上,然后用各种小夹板、压片、压簧分别加以支持和固定。小夹板和压片、压簧通过大小不一的螺钉与主夹板联接起来,最后安装上表盘、表针和表壳、表带,就成为一只完整的简单计时手表了。
 机械表内部机芯结构是怎么样的?图片欣赏
完整的机芯
 机械表内部机芯结构是怎么样的?图片欣赏
完整的机芯反面
 机械表内部机芯结构是怎么样的?图片欣赏
主夹板
机械手表采用摆轮游丝做为振动系统。游丝一端固定在摆轮上、另一端被固定在夹板上;摆轴上下轴颈被套在轴承内,可旋转;游丝的弹性变形使摆轮的运动由运动变成往复运动。摆轮游丝系统在摆动时受到轴承的摩擦力、空气阻力及游丝的内摩擦等运动阻力的影响,摆动的幅度(振幅)将逐渐衰减、直至停止。为了使其不衰减地持续振动,就必须定期给摆轮游丝系统补充能量。
 机械表内部机芯结构是怎么样的?图片欣赏
摆轮游丝震动系统
将能量周期性地补充给振动系统通过一个特殊的机构——擒纵机构来实现,擒纵机构还同时用来计算摆轮游丝系统的振动次数。
 机械表内部机芯结构是怎么样的?图片欣赏
擒纵器
能源装置不能直接和擒纵机构相联系,这是因为结构条件的限制,即发条工作圈数不可能太多,因而在能源装置和擒纵机构之间需加一套传动轮系——主传动轮系,以延长手表一次上条的持续工作时间。机械表中,分轮通过跨轮片、跨齿轮来带动时轮。分轮与时轮之间的传动比是一定的。
 机械表内部机芯结构是怎么样的?图片欣赏
去掉夹板的传动系和条盒轮
 机械表内部机芯结构是怎么样的?图片欣赏
传动轮
机械表的上条拨针机构的作用有将柄轴的转动通过离合轮、小钢轮和大钢轮传递给条轴,使条轴旋转、上紧发条;另外通过拉出柄轴,将柄轴的转动通过离合轮、拨针轮、跨轮部件、时轮、日跨轮、日历轮、周历轮等轮子的转动,达到拨针对点、对日期、对星期的目的。指针机构和上条拨针机构所包含的轮系,也被称为辅助传动轮系。
 机械表内部机芯结构是怎么样的?图片欣赏

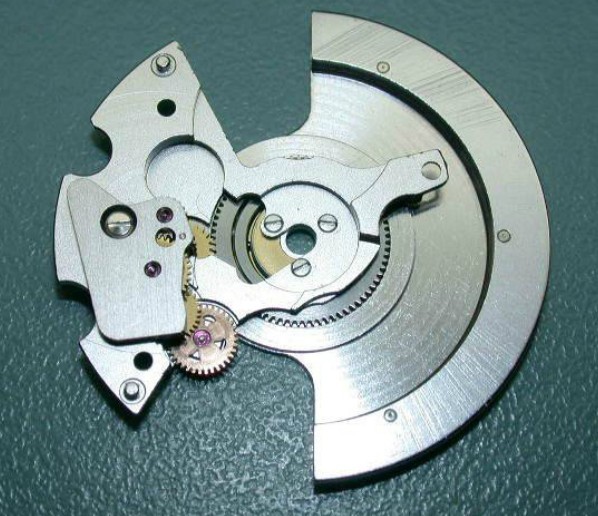

自动上链组件
